聚四氟乙烯薄膜的等離子表麵改性處理
文章導讀：妖精视频大全免费都知道聚四氟乙烯薄膜表麵光滑，附著力差，如果不做處理，很難粘得上。常見的處理方法是使用專門的含氟粘接劑或者用鈉萘溶液對表麵進行改性，前者的使用成本偏高，並且普適性不夠好；後者則因采用化學溶液浸泡，對環保和人身都不友好。有沒有一種工藝，可以做到兩全其美呢？答案是肯定的，那就是近年來興起的妖精视频一区二区三区视频工藝。妖精视频一区二区三区视频工藝能用於哪些聚四氟乙烯膜的處理，對聚四氟乙烯膜的改性效果到底如何？
妖精视频大全免费都知道聚四氟乙烯薄膜表麵光滑，附著力差，如果不做處理，很難粘得上。常見的處理方法是使用專門的含氟粘接劑或者用鈉萘溶液對表麵進行改性，前者的使用成本偏高，並且普適性不夠好；後者則因采用化學溶液浸泡，對環保和人身都不友好。有沒有一種工藝，可以做到兩全其美呢？答案是肯定的，那就是近年來興起的妖精视频一区二区三区视频工藝。妖精视频网页版機的表麵處理工藝能用於哪些聚四氟乙烯膜的處理，對聚四氟乙烯膜的改性效果到底如何？

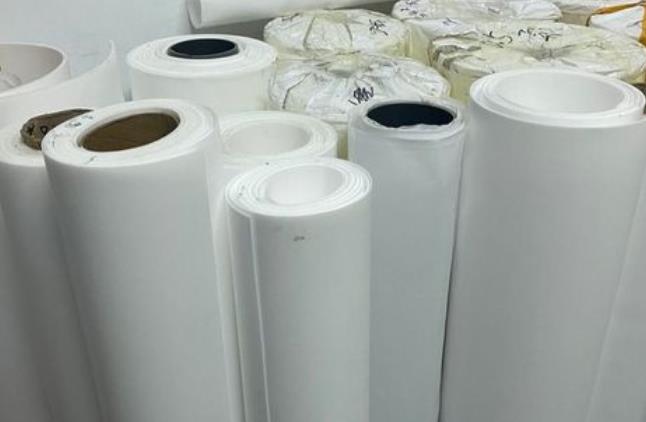

聚四氟乙烯薄膜（PTFE Film）業界有多種叫法，例如氟塑膜、鐵氟龍膜、特氟龍膜等，是由懸浮聚四氟乙烯樹脂經過模壓、燒結、冷卻成毛坯，再經車削，壓延製成。根據應用場景需要，會添加或者複合不同的材料製成不同顏色和特性的薄膜係列，可分為純聚四氟乙烯薄膜、彩色聚四氟乙烯薄膜、聚四氟乙烯活化膜和F46薄膜等幾大類。
其中聚四氟乙烯活化膜還可細分為：加入紅色顏料和玻璃纖維的聚四氟乙烯薄膜；加入石墨或者碳粉的聚四氟乙烯薄膜；加入陶瓷粉末的聚四氟乙烯薄膜。
聚四氟乙烯薄膜本身就比較難處理，添加或複合了其它材料成分，就要綜合考慮相關材料的化學特性，對應調整等離子表麵改性的工藝參數。聚四氟乙烯薄膜經過等離子處理後表麵能降低了，水滴角變小了，但是聚四氟乙烯薄膜還是無法粘接或者粘接力不夠，而且等離子表麵改性後的聚四氟乙烯薄膜粘接效果如何，沒辦法用達因值和水滴角測試的手段去衡量，必須要在使用場景中去驗證。
針對不同材料成分的聚四氟乙烯薄膜，妖精视频大全免费從材料特性和等離子工藝分析入手，進行了大量的實驗，優化了一係列的解決方案。舉例：填充陶瓷粉的聚四氟乙烯膜等離子表麵活化與鈉萘溶液處理的對比。

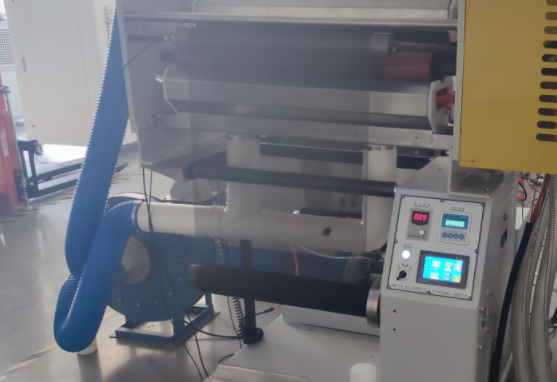

首先將要處理的聚四乙烯薄膜放置在真空腔體內，然後關上真空腔室的門抽真空至20-50Pa，通入一定比例優選過的工藝氣體，待真空度穩定後開啟等離子發生器進行放電，根據需要設定功率和處理時間；等離子體放電完成後，回衝壓縮空氣進行破空，就可以打開腔室門取出聚四氟乙烯薄膜。
之後可以借助聚四氟乙烯薄膜在等離子表麵活化前後水滴接觸角度數的變化來了解等離子活化處理的效果。
聚四氟乙烯薄膜分別采用等離子表麵活化處理和鈉萘溶液處理，其處理的效果有所差別，使用鈉萘溶液處理後，一般拉力值在4-5N/cm之間，時效性和粘接力都不錯，但是材料處理均勻性不夠好，UV光照老化測試過不了。
對聚四氟乙烯薄膜進行等離子表麵活化處理，用萬能測試機做180度剝離力測試，拉力值達到9N/cm以上；UV光照老化測試1000小時後仍然不會剝離，並且拉力值保持變化不大，在既定的範圍，等離子表麵活化後粘接效果合格。此外，聚四氟乙烯薄膜的等離子表麵活化工藝參數是可以進行繼續優化的。
其中聚四氟乙烯活化膜還可細分為：加入紅色顏料和玻璃纖維的聚四氟乙烯薄膜；加入石墨或者碳粉的聚四氟乙烯薄膜；加入陶瓷粉末的聚四氟乙烯薄膜。
針對不同材料成分的聚四氟乙烯薄膜，妖精视频大全免费從材料特性和等離子工藝分析入手，進行了大量的實驗，優化了一係列的解決方案。舉例：填充陶瓷粉的聚四氟乙烯膜等離子表麵活化與鈉萘溶液處理的對比。
首先將要處理的聚四乙烯薄膜放置在真空腔體內，然後關上真空腔室的門抽真空至20-50Pa，通入一定比例優選過的工藝氣體，待真空度穩定後開啟等離子發生器進行放電，根據需要設定功率和處理時間；等離子體放電完成後，回衝壓縮空氣進行破空，就可以打開腔室門取出聚四氟乙烯薄膜。
聚四氟乙烯薄膜分別采用等離子表麵活化處理和鈉萘溶液處理，其處理的效果有所差別，使用鈉萘溶液處理後，一般拉力值在4-5N/cm之間，時效性和粘接力都不錯，但是材料處理均勻性不夠好，UV光照老化測試過不了。
對聚四氟乙烯薄膜進行等離子表麵活化處理，用萬能測試機做180度剝離力測試，拉力值達到9N/cm以上；UV光照老化測試1000小時後仍然不會剝離，並且拉力值保持變化不大，在既定的範圍，等離子表麵活化後粘接效果合格。此外，聚四氟乙烯薄膜的等離子表麵活化工藝參數是可以進行繼續優化的。
下一篇：電漿刻蝕機 上一篇：全自動妖精视频一区二区三区视频機
蘇公網安備 32058302002178號
